SGDD-3500電動定扭力扳手
SGDD-3500的電動定扭力扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能。該電動定扭力扳手廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。

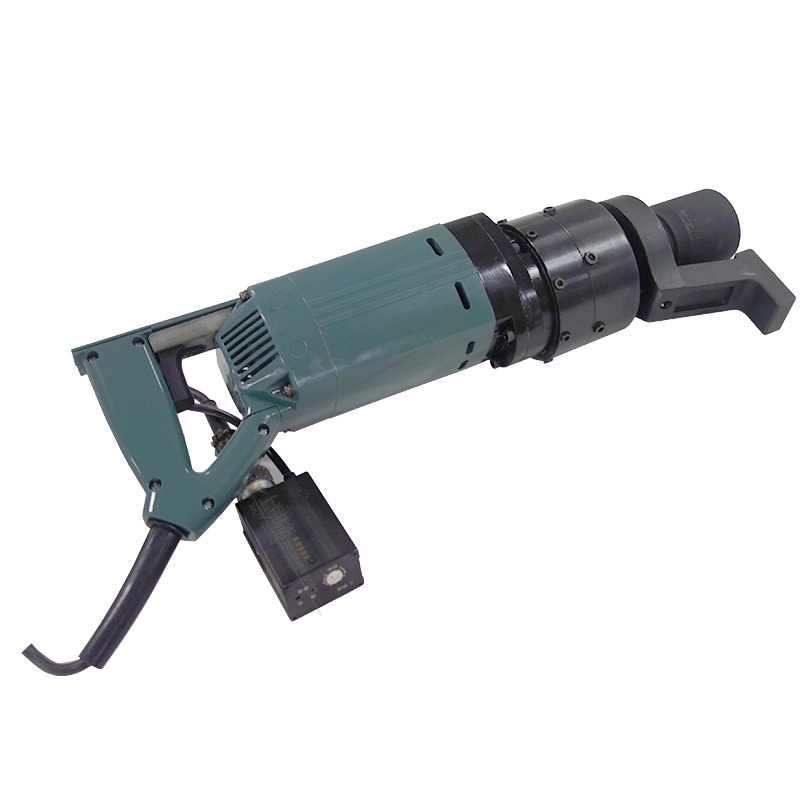

電動定扭力扳手圖片
電動定扭力扳手規格型號
電動定扭力扳手圖片
電動定扭力扳手規格型號
|
產品型號 (Model) |
測量范圍 （N.m） |
長度 （mm） |
重量 （KG） |
方榫 （mm） |
| SGDD-230 | 50-230 | 336X69X182 | 3.1 | 19 |
| SGDD-700 | 200-700 | 336X69X182 | 3.3 | 19 |
| SGDD-600 | 200-600 | 256X90X298 | 7.5 | 19 |
| SGDD-1000 | 300-1000 | 260X90X302 | 7.8 | 25 |
| SGDD-1500 | 500-1500 | 515X106X150 | 9.3 | 25 |
| SGDD-1500J | 300-1500 | 322X90X270 | 8.0 | 25 |
| SGDD-2000 | 600-2000 | 520X115X150 | 10.8 | 32 |
| SGDD-2500 | 800-2500 | 363X112X288 | 9.5 | 32 |
| SGDD-3500 | 1500-3500 | 640X125X150 | 19 |
38 |
SGDD-3500電動定扭力扳手
電動定扭力扳手螺栓的擰緊操作
1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。
2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
200-600電動定扭力扳手圖片
200-600電動定扭力扳手圖片
電動定扭力扳手扭矩的選擇與調節
1、用戶可在50-3500N.m的范圍內任意選擇相應規格的電動扭力扳手。
2、控制儀面板上有“扭矩調解旋鈕”。刻有0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭矩控制精度。（見后頁）
3、調節方法：產品出廠時帶有扭矩測試數據卡片，供用戶標定時參考，用戶可根據所需扭矩選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭矩值，若扭矩相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭矩值。
50-230電動定扭力扳手圖片
50-230電動定扭力扳手圖片
我公司本著“追求產品高質量，用戶滿意”的服務宗旨，在這里向您鄭重承諾：
一、產品性能穩定可靠，質量上乘，各項指標均符合標準。
二、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以優惠的價格提供給貴方。
三、凡我公司銷售的測力計均有1年的免費保修期，終身技術支持。
四、如果您購買的產品出現問題，您只要一個電話，上海地區盡快現場為您解決問題，外地隔天為您解決問題。
